Применяемость:
ж/д_техника, спецтехника

Применение:

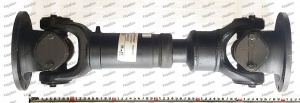

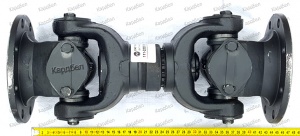

Вал карданный привода компрессора автомотрис АГВ, АДМ-1 ("Ремпутьмаш", Абдулино), автодрезин ДГ, ДГК, ДГКУ, погрузочно-транспортных мотовозов МПТ-4 ("Ремпутьмаш", Абдулино), подъёмно-рихтовочных машин ПРМ-3, тепловозов ТГК, ТГК-2 (Калуга); также с осевого редуктора на реверс-редуктор грузовых автомотрис АГМ (Муром); также для рем.установки дрезины; на стенде с ТРКП (текстропно-редукторно-карданным приводом); также привода генератора от ДВС в самоходных кранах КС-5363; также на стенде с ТРКП (текстропно-редукторно-карданным приводом)

Характеристики:

длина вала в сжатом состоянии (Lmin) = 390 mm,
рабочий ход = 86 mm

применяемая крестовина - 53А-2201025-10 (с пресс-масленкой; крепление стопорными кольцами)
- наружный диаметр подшипника (D) = 35 mm, диаметр шипа крестовины (d) = 22 mm
- расстояние по торцам подшипников (H) = 98 mm, расстояние по торцам шипов (h) = 90 mm

применяемый фланец - 41735-4201023-10 (гладкий, "квадратный")
- присоединение фланца - 4 отверстия (d) * 12,1 mm, диаметр по центрам противоположных отверстий (D1) = 96 mm, диаметр буртика (D2) = 70 mm, высота буртика (h) = 2,5 mm, обод (D) = 124 mm, расстояние по смежным отверстиям (А) = 62 mm.

крутящий момент - до деформации (Мд) =2850 Nm, до разрушения (Мр) = 3900 Nm
максимальный угол поворота шарнира a1=a2=20°

вес карданного вала (кг) = 13,08

Аналог по КД других производителей - 5.00.24.100
